耐劃傷測試儀
儀器由兩部分刮擦裝置組成，左半部分可做五指/塑料指刮擦試驗，右半部分可做百格法刮擦試驗。兩者共用一個往復移動平臺。本儀器滿足多種測試標準，且可根據客戶要求自定義試驗平臺的運動行程、運動速度和往復運動周期。
1.1 測試原理
五指/塑料指刮擦試驗：試驗平臺上的試樣接觸五個刮指或1個塑料刮指及其上方施加的砝碼重量。試驗過程中，試驗平臺移動，刮指在試樣表面留下劃痕。根據劃痕的深淺判斷試樣的耐劃傷性能。試樣可為塑料板、涂有油漆和清漆的測試板等。
百格法刮擦試驗：試驗?zāi)康臑闄z測涂料的耐刻痕脫落性能。普通的百格法為手動測試，操作費時費力。本儀器使用中，通過兩個電機驅動，控制劃痕的長度、劃痕與劃痕之間的距離。運動過程為：階段試驗，往復移動平臺運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向移動距離，氣缸使刮擦指放下，然后往復移動平臺再運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向再次移動距離，如此反復。當劃完指定的條數后，手動將測試板旋轉90度，進行階段試驗后完成試驗。本儀器可以實現劃格間距2.0mmm，滿足標準的要求
儀器由兩部分刮擦裝置組成，左半部分可做五指/塑料指刮擦試驗，右半部分可做百格法刮擦試驗。兩者共用一個往復移動平臺。本儀器滿足多種測試標準，且可根據客戶要求自定義試驗平臺的運動行程、運動速度和往復運動周期。
1.1 測試原理
五指/塑料指刮擦試驗：試驗平臺上的試樣接觸五個刮指或1個塑料刮指及其上方施加的砝碼重量。試驗過程中，試驗平臺移動，刮指在試樣表面留下劃痕。根據劃痕的深淺判斷試樣的耐劃傷性能。試樣可為塑料板、涂有油漆和清漆的測試板等。
百格法刮擦試驗：試驗?zāi)康臑闄z測涂料的耐刻痕脫落性能。普通的百格法為手動測試，操作費時費力。本儀器使用中，通過兩個電機驅動，控制劃痕的長度、劃痕與劃痕之間的距離。運動過程為：階段試驗，往復移動平臺運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向移動距離，氣缸使刮擦指放下，然后往復移動平臺再運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向再次移動距離，如此反復。當劃完指定的條數后，手動將測試板旋轉90度，進行階段試驗后完成試驗。本儀器可以實現劃格間距2.0mmm，滿足標準的要求
圖1.劃痕間距為2mm時 劃格局部細節圖
1.2 測試標準
此款多功能測試儀符合下列標準：
GS 97034-2
FORD FLTM BN 108-13
GMW 14698(B法)
GM 14688(A法)
GM 14688(B法)
PV 3952
FORD FLTM BN 108-13
GMW 14698(B法)
FORD BO-162-01
GMN 3943
Nissan NES M0159
1.3 儀器組成
1.2 測試標準
此款多功能測試儀符合下列標準：
GS 97034-2
FORD FLTM BN 108-13
GMW 14698(B法)
GM 14688(A法)
GM 14688(B法)
PV 3952
FORD FLTM BN 108-13
GMW 14698(B法)
FORD BO-162-01
GMN 3943
Nissan NES M0159
1.3 儀器組成

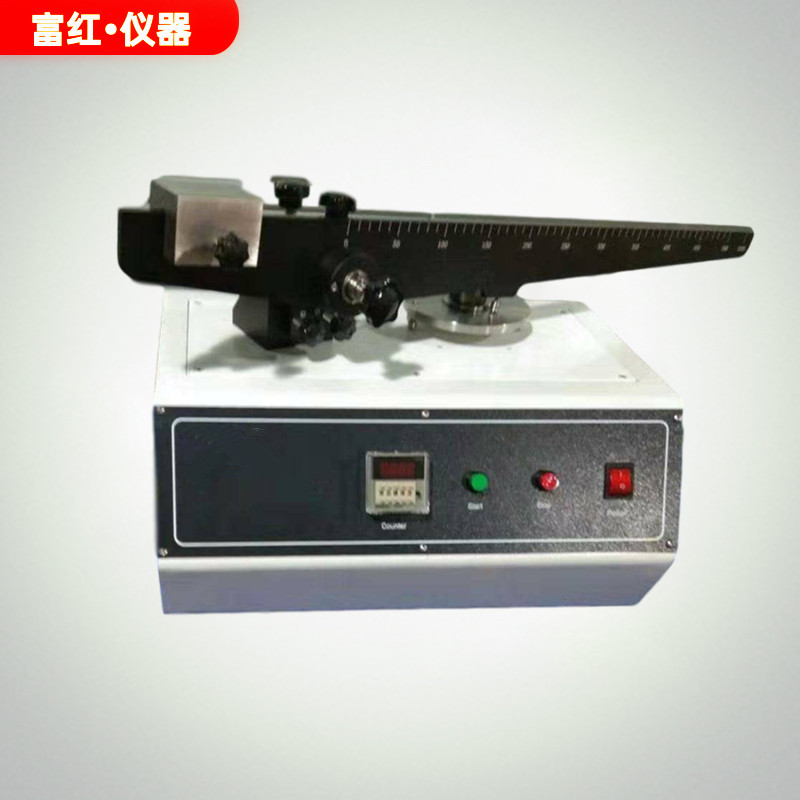

耐刮傷性試驗儀簡介
耐刮傷性試驗儀其應用領域包括：剛性有機材料、涂料黏膠劑、粉末涂料，陽極氧化材料，軟金屬，塑料和玻璃等，也能用于測試同種材料、防護涂料的粘膠劑質量及類似材料的性能。儀器由平衡桿、固定砝碼、調節砝碼、載樣圓盤等組成。試驗前需根據試樣的厚度調節平衡桿的高度，使平衡桿中部安裝刮擦頭并且試樣安裝于載樣圓盤后，平衡桿能夠保持水平。試驗過程中，固定砝碼不動，移動調節砝碼控制壓在試樣上的重量。隨著載樣圓盤的逆時針旋轉，刮擦頭在試樣表面留下弧形刻痕。
1.1 測試標準
F241水平垂直燃燒測試儀符合以下測試標準，同時也滿足其它工業和組織的測試方法。
此款耐劃傷測試儀儀符合下列標準：
?AS/NZS AS2924.2
?ASTM C217
?BS EN 438.2
?BS EN 13310
?BS EN 14323
?DIN 68861-4
?DIN 53799
1.2 測試原理
將試樣放置于厚度控制裝置凹槽內，調節螺母位置。將試樣安裝在可旋轉圓形平臺上，并用壓塊及螺母固定。將刮擦頭安裝與秤桿中部對應凹槽內。旋轉平衡桿，使刮擦頭頭部與試樣剛好接觸。啟動儀器，圓盤運動，刮擦頭在試樣表面留下刮痕。
1.3 儀器結構與功能
耐刮傷性試驗儀其應用領域包括：剛性有機材料、涂料黏膠劑、粉末涂料，陽極氧化材料，軟金屬，塑料和玻璃等，也能用于測試同種材料、防護涂料的粘膠劑質量及類似材料的性能。儀器由平衡桿、固定砝碼、調節砝碼、載樣圓盤等組成。試驗前需根據試樣的厚度調節平衡桿的高度，使平衡桿中部安裝刮擦頭并且試樣安裝于載樣圓盤后，平衡桿能夠保持水平。試驗過程中，固定砝碼不動，移動調節砝碼控制壓在試樣上的重量。隨著載樣圓盤的逆時針旋轉，刮擦頭在試樣表面留下弧形刻痕。
1.1 測試標準
F241水平垂直燃燒測試儀符合以下測試標準，同時也滿足其它工業和組織的測試方法。
此款耐劃傷測試儀儀符合下列標準：
?AS/NZS AS2924.2
?ASTM C217
?BS EN 438.2
?BS EN 13310
?BS EN 14323
?DIN 68861-4
?DIN 53799
1.2 測試原理
將試樣放置于厚度控制裝置凹槽內，調節螺母位置。將試樣安裝在可旋轉圓形平臺上，并用壓塊及螺母固定。將刮擦頭安裝與秤桿中部對應凹槽內。旋轉平衡桿，使刮擦頭頭部與試樣剛好接觸。啟動儀器，圓盤運動，刮擦頭在試樣表面留下刮痕。
1.3 儀器結構與功能

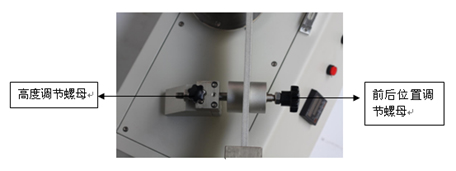

平衡桿調節部件：本部分包括厚度控制裝置，高度調節螺母，前后位置調節螺母，平衡桿組成。平衡桿的高度由試樣的厚度決定。試驗前將試樣插入厚度控制裝置凹槽內，通過調節高度調節螺母，使試樣恰好卡在凹槽內。當試樣安裝于圓形載樣平臺，摩擦頭裝入平衡桿后，其頭部頂住試樣，此時，平衡桿基本保持平行，只需微調即可（放置水平泡看是否水平）。
部分標準中要求試驗結果為不同半徑的同心圓，調節前后位置控制螺母控制刮擦頭與載樣
圓盤中心的距離，從而產生不同半徑的刻痕。

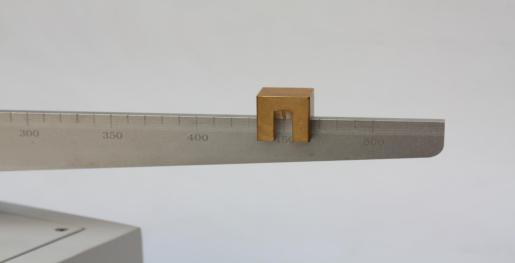

壓力調節部件：本部分包括固定砝碼，移動砝碼，平衡桿。平衡桿上標有0-500的刻度，每一格代表10g壓力。使用時，移動砝碼中間刻線對準平衡上刻度線，則在試樣表面施加的壓力為刻線所示壓力。
載樣部件：本部分由載樣圓盤，固定片，固定螺帽組成。將試樣放置在載樣圓盤上再用固定片壓住，用螺母固定即可。
控制部件：包括計數器、啟動按鈕、暫停按鈕及電源開關組成。
圓盤中心的距離，從而產生不同半徑的刻痕。
壓力調節部件：本部分包括固定砝碼，移動砝碼，平衡桿。平衡桿上標有0-500的刻度，每一格代表10g壓力。使用時，移動砝碼中間刻線對準平衡上刻度線，則在試樣表面施加的壓力為刻線所示壓力。
載樣部件：本部分由載樣圓盤，固定片，固定螺帽組成。將試樣放置在載樣圓盤上再用固定片壓住，用螺母固定即可。
控制部件：包括計數器、啟動按鈕、暫停按鈕及電源開關組成。
2. 試驗步驟

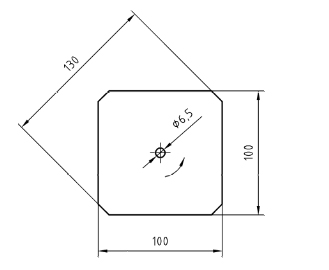

試樣制備，標準中試樣尺寸為100mm*100mm的正方形片，四周棱角，中部開有一直徑為6.5的開孔，如下圖所示：

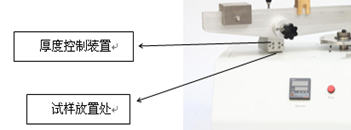

將試樣放入厚度控制裝置處，調節上端螺栓使試樣的上表面和厚度控制裝置的下表面接觸。

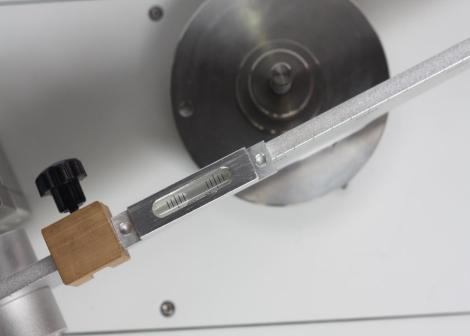

取下試樣將試樣將其放在測試盤上，擰緊試樣上面的螺帽，放下平衡桿，將水平氣泡放于平衡桿上，看平衡桿是否水平，如若沒水平則需調節后端螺栓使其氣泡達到水平。
移動右端砝碼到需要的壓力位置，擰緊砝碼后端的螺栓使其在運行過程中不發生移動。
通電，選擇實驗的運行圈數，按下開始按鈕，進行試驗。
