阿克隆試驗機簡介

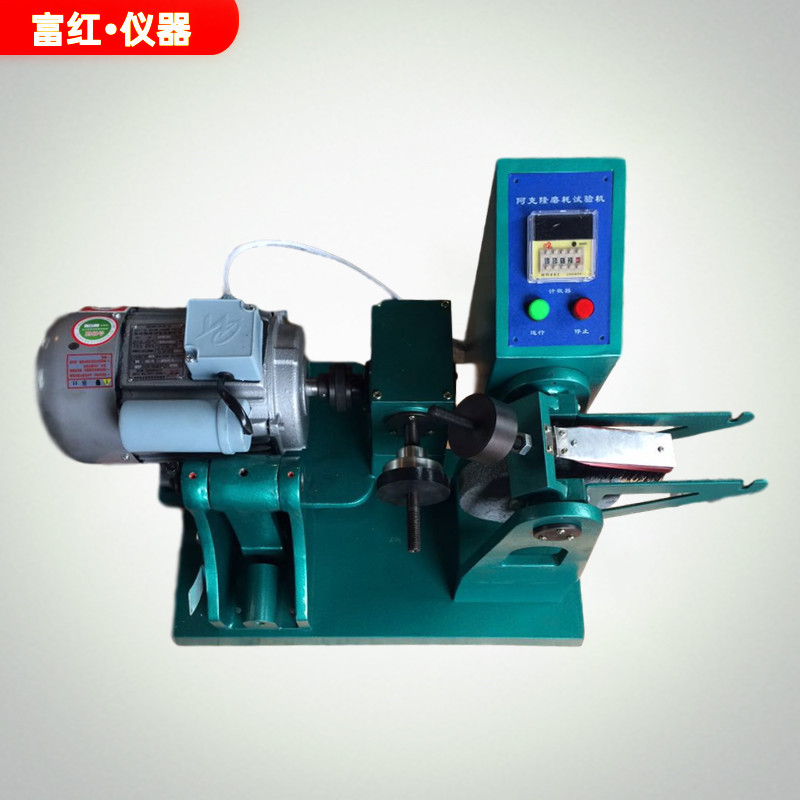

GB704 阿克隆磨耗機
1 用途
本機用于測定硫化橡膠的耐磨性能。試驗時使試樣與砂輪在一定的傾斜角度和一定的負荷
作用下進行摩擦，測定試樣在一定里程內的磨耗體積。
2 主要技術指標
2.1 膠輪所受作用力為 26.7N（2.7Kgf）
2.2 膠輪軸回轉速度為 76±2r/min
2.3 砂輪軸回轉速度為 33—35r/min
2.4 膠輪軸與砂輪軸夾角可調范圍為 0°—45°
2.5 電源電壓為 AC220V±10%V
2.6 外形尺寸（長×寬×高）600mm×480mm×400mm
2.7 凈重 60Kg
3 結構原理
3.1 傳動機構：電機帶動減速器，使膠輪軸順時針方向旋轉，試樣夾持于膠輪軸上，試樣
夾板直徑為 56mm，其厚度為 12mm。
3.2 加荷機構：砂輪支架通過支軸、軸承與砂輪架相連，使砂輪支架擺動靈活。砂輪通過
砂輪軸安裝于砂輪支架上，內裝軸承。轉動阻力較小，壓力微調塊用于平衡壓臂的重量，使砂
輪調節在垂直位置，砝碼質量為 1.36Kg，安放于支架上，因杠桿比例關系，作用在膠輪上的
力為 26.7N，砂輪上端有毛刷，用于清除附在砂輪上的橡膠屑。
砂輪規格：磨料為氧化鋁，粒度為 36 號，粘合劑為陶土，硬度為中硬 2，尺寸為 150mm
×32mm×25mm。
3.3 角度調節機構：電機座通過軸與角度調節支架相連，軸上裝有指針，角度架側面裝有Rh 揚州市韌恒機械廠
角度盤，旋轉角度調節手輪與砂輪軸之間夾角，然后用鎖緊螺帽鎖緊。
3.4 電子計數裝置：本裝置是一種預定控制計數器，在“啟動”后，機內執行繼電器隨即
吸合，其觸點直接接通電源向機外輸出，使電機運行，砂輪軸軸端裝有光電轉換開關與計數器
相連進行計數，當計數到達預定值時，繼電器才自行脫開，同時發出音響（蜂鳴器）訊號。失
電時，數據保存時間近 72 小時，控制計數原理框圖見圖 2。
4 試樣標準
試樣應符合 GB 1689《硫化橡膠耐磨性能的測定（用阿克隆磨耗機）》要求。
4.1 試樣為條狀，長為（D + h）π +0～5mm，寬為 12.7±0.2mm，厚為 3.2±0.2mm。其表
面應平整，不應有裂痕，雜質等。
注：D 為膠輪直徑，h 為試樣厚度，π 為圓周率（3.14）。
4.2 試樣兩面打磨后粘于膠輪上，但粘接時不應受到張力。
4.3 膠輪直徑為 68-1mm，厚為 12.7±0.2mm，硬度為 75～80 度（邵爾 A 型），中心孔直徑
應符合膠輪軸的直徑。
5 安裝與使用
5.1 試驗機應放置平穩。
5.2 將電機插頭，電源線插頭及光電轉換開關插頭插入電子計數器后面板上的插座中（三
個插頭不同，不會插錯位置）。
5.3 松開鎖緊螺帽，旋轉角度調節手輪使指針指在所需的傾角上（一般情況下為 15°），
然后旋轉鎖緊螺母固定絲桿。
5.4 把粘好試樣的膠輪固定在軸上，將砝碼放置于砂輪支架上，接通電子計數器電源，打
顯 示 器輸入信號選擇整形電路計數電路符合電路觸發電路整形電路自校信號
開電源開關，調節預置數按鍵至 600 轉（為預磨時間 15—20min 的中間值）后，按下“啟動”
按鈕開始預磨，當計數到達預定值時，按下“清零”鍵，取下膠輪、用天平稱量準確至 0.001g。
5.5 將預磨后的膠輪固定于膠輪軸上，調節預置數鍵至 3416 轉（為試驗里程 1.61Km）后，
再進行試驗，試驗完后取下試樣，刷去膠屑，在 1 小時內稱量準確到 0.001g。
5.6 調換試樣繼續進行磨耗試驗。
5.7 試樣磨耗體積、磨耗指數按 GB1689 中規定進行計算。
